玻璃鋼防腐施工材料要求及作業條件

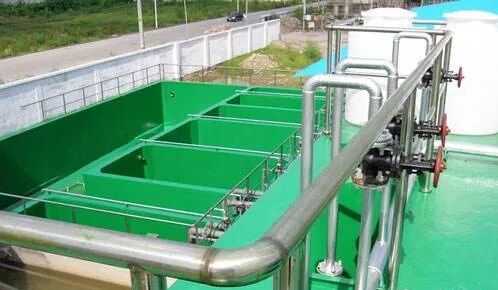

玻璃鋼防腐施工原料必須選有出廠合格證，并在玻璃鋼防腐施工前抽檢合格的材料。環氧樹脂為淡黃色至棕黃色粘稠透明液體E-44環氧值,當量/100g041-04 軟化點12-20℃。環氧樹脂固化劑為T-31，外觀淺棕色透明液體，比重1.08-1.09/25℃，粘 度1.1-1.3pas。環氧稀釋劑為純糧食酒精，含水率小于1%。（具體說明見附件1）玻璃纖 維布為中堿無捻玻璃纖維布，產品質量符合GB/T18370-2001標準。無需脫蠟。（具體說明詳見附件2）石英粉料含水率不應大于0.5%，細度要求0.16mm孔徑篩篩余不應大于 5%，0.09孔徑篩篩余不大于25-30%。石英砂進工地以前應已經烘干，并確保達標后方能進入施工現場。



玻璃鋼防腐施工作業條件：濕度過大時要加除濕機，溫度太低時，應采用升溫措施。玻璃鋼施工前，應嚴格按設計要求檢查上道工序質量，并做好施工的記錄。混凝土基層表面要求堅固、密實、平整，不能有起殼裂紋等不合格現象。 水池內部墻角及轉彎處應抹成八字角或小圓角，且基層須干燥，在深為20mm厚度內含水率不應大于6%。（具體測定方法詳見附件3）表面浮土、油污等應清理干凈，油污清洗時應使用酒精品清洗，以免其殘留物對玻璃鋼產生不利影響。原材料用管道形式向作業處輸送，玻璃鋼防腐施工現場準備有固定容量的配料器具。
